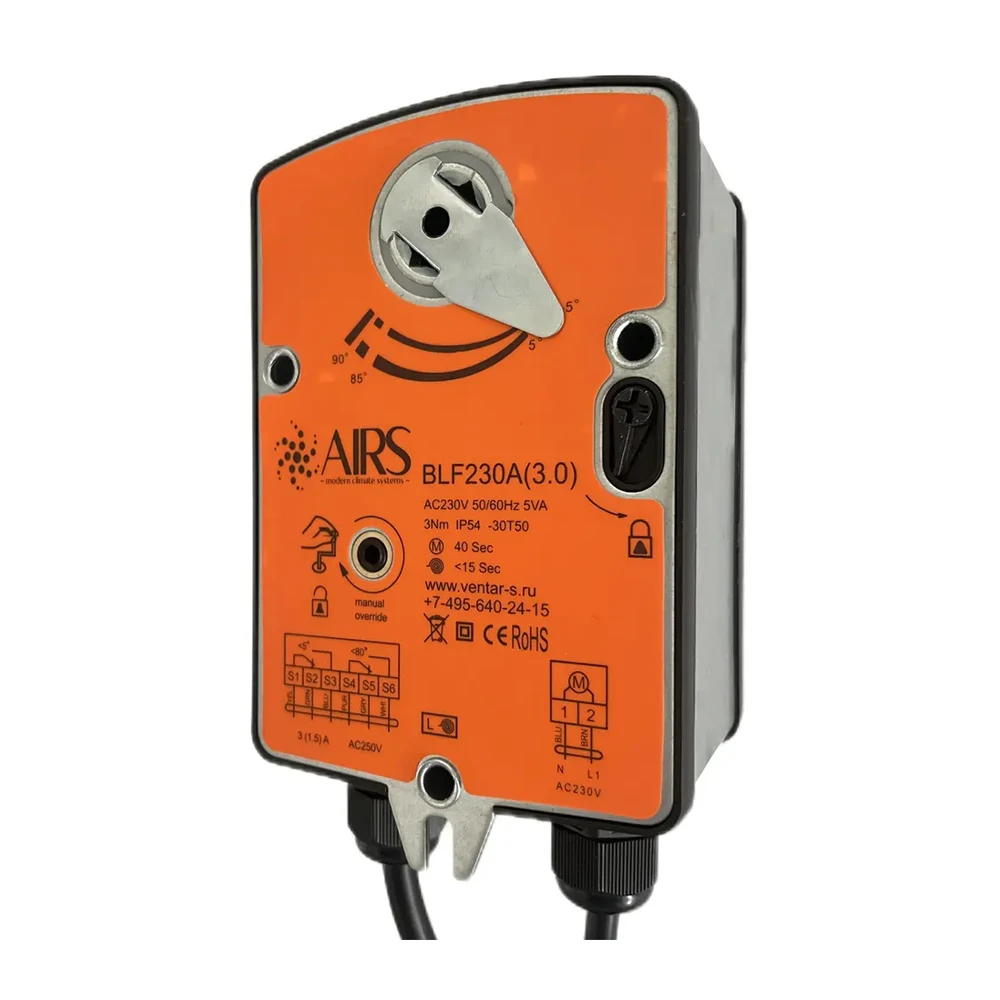

Электропривод AIRS BLF230A(3.0)
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод предназначен для управления огнезадерживающими клапанами и клапанами дымоудаления, установленных в системах вентиляции и кондиционирования и системах противопожарной вентиляции.
- Электропривод с возвратной пружиной
- Напряжение питания 230 В
- Управление огнезадерживающими клапанами площадью до 0,6 м²
- Крутящий момент 3 Нм
- Возможно взрывозащищенное исполнение
Технические характеристики
| Номинальное напряжение | 220/230 В~ 50…60 Гц |
| Диапазон номинального напряжения | 198…242 B |
| Потребляемая мощность при движении | 5 Вт |
| при удержании | 2 Вт |
| расчетная мощность | 5 ВА |
| Соединительный кабель двигателя | 1 м; 2 х 0,75 мм² |
| концевого переключателя | 1 м; 6 х 0,5 мм² |
| Вспомогательные переключатель | 3(1.5) А, АС 230 В |
| Крутящий момент двигателя | Min 3 Нм при ном. напряжении |
| пружины | Min 3 Нм |
| Точки переключения | 5°…80° |
| Направление поворота | Выбирается установкой L/R |
| Угол поворота | 0°…90° |
| Время поворота двигателя | 40 сек. |
| пружины | ≤ 15 сек |
| Индикация положения | Механическая – указатель |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP 54 |
| Уровень шума | ниже 62 дБ |
| Температура окружающей среды | -20°…+50° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%…95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Вес (не более) | 1,2 кг |
Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.
Монтаж
Электропривод устанавливается на клапан с квадратным приводным валом размером 12 мм и закрепляется через крепежные отверстия ø6 мм к корпусу клапана.
Сигнализация положений
Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю.
Схемы электрических подключений
Габаритный чертёж
Аналоги
AIRS BLF230A(3.0) изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: BVM BLF230-03, Nanotek BLF230B3.0.
Комплектация и гарантия
- Электропривод — 1 шт.
- Монтажный кронштейн и крепёж — 1 комплект
- Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада в Москве, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
