Клапан противопожарный ПРОК-90(120)-НЗ

✓ Всегда в наличии / под заказ Доставка по всей России

Со склада в Москвеотгрузка в день оплаты Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты, BIM-модель

Расшифровка:А — лопатки из алюминиевого профиля (без А — оцинкованные) · У — утеплённый, с греющим кабелем · СТ — стеновой монтаж · УСЛ — усиленная конструкция · М/Р — электропривод / ручной сектор · МВ — привод с возвратной пружиной

Нормально закрытые клапаны применяются в системах вытяжной и приточной противодымной вентиляции и системах для удаления дыма и газа после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения. Предназначены для подачи свежего воздуха (в том числе и компенсирующей подачи) и удаления продуктов горения из защищаемых помещений.

⚙️ Подбор и заказ

Диаметр D, мм Присоединение

Предел огнестойкости

Привод Опции исполнения

Клеммная коробка (К) Коробка распаячная (РК) Морозостойкое (МС) МС + греющий кабель (ГК) МС + кабель на приводе (УП) Терморазмыкающее устройство (ТРУ TS) Нержавеющая сталь (AISI) Ответная рамка для монтажа

Количество и привязка к проекту Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Бренд Вентар-С

Исполнение Нормально закрытые

Наименование клапана ПРОК

Подробно

Описание

Нормально закрытый клапан применяется в системах приточной и вытяжной противодымной вентиляции: в дежурном режиме закрыт, при пожаре открывается по сигналу и обеспечивает подачу наружного воздуха либо удаление продуктов горения из защищаемого помещения.

СерияПРОК — круглый

Режим работыНормально закрытый

Предел огнестойкостиEI 90 · EI 120

Сечениекруглое

МонтажКанальный

Приводснаружи корпуса

Технические характеристики

Обозначение	ПРОК-90(120)-НЗ
Режим работы	нормально закрытый (НЗ)
Предел огнестойкости	EI 90, EI 120
Форма сечения	круглое
Диапазон размеров	Ø 100–1000 мм
Глубина корпуса	300 мм
Присоединение	ниппельное или фланцевое, с уплотнением по окружности
Материал корпуса	оцинкованная сталь 1 мм; по заказу — нержавеющая AISI
Заслонка	коробчатая, заполнена огнезащитным материалом
Уплотнение	термоактивная лента, герметизирует клапан при температуре свыше 140 °C
Приводы	BELIMO или AIRS — с возвратной пружиной либо реверсивный; электромагнитный — по согласованию
Напряжение питания	220 В или 24 В
Расположение привода	снаружи корпуса
Климатическое исполнение	УХЛ2 по ГОСТ 15150-69
Ограничение по применению	не устанавливается в помещениях категорий А и Б по взрывопожароопасности
Сертификация	ТР ЕАЭС 043/2017
Гарантия	12 месяцев с даты отгрузки

Конструкция

корпус круглого сечения из оцинкованной стали 1 мм длиной 300 мм;
одна или несколько огнеупорных заслонок из негорючих минеральных материалов;
привод расположен снаружи корпуса;
уплотнение — противопожарная термоактивная лента, срабатывает при температуре свыше 140 °C.

Принцип работы

В дежурном режиме заслонка закрыта. По сигналу системы пожарной автоматики привод открывает её, и клапан пропускает воздух: подаёт наружный воздух в защищаемую зону либо отводит продукты горения. Возврат в исходное положение — по сигналу или возвратной пружиной привода.

Исполнения и обозначения

Синим отмечено исполнение этой модели.

К	канальный — монтаж в разрыв воздуховода
С	стеновой — монтаж в проём строительной конструкции
КС	канальный без вылета заслонки за лицевую сторону
КЛ	канальный многостворчатый
СЛ	стеновой многостворчатый
УВ-К	канальный с уменьшенным вылетом заслонки
УВ-С	стеновой с уменьшенным вылетом заслонки
ВН	привод размещён внутри корпуса

Опции исполнения

К	клеммная коробка
РК	клеммная коробка распаячная
МС	морозостойкое исполнение
МС (ГК)	морозостойкое + греющий кабель по периметру
МС (УП)	морозостойкое + греющий кабель по периметру и на приводе
ТРУ TS	терморазмыкающее устройство
AISI	корпус из нержавеющей стали

Применяемые приводы

М	электропривод BELIMO с возвратной пружиной
МЕ	электропривод BELIMO реверсивный
МН	электропривод AIRS с возвратной пружиной
MHE	электропривод AIRS реверсивный
ЭМ	электромагнитный привод

Монтаж

Клапан монтируется в разрыв круглого воздуховода на ниппельном или фланцевом соединении и сохраняет работоспособность при любой пространственной ориентации. Привод размещается снаружи корпуса, к нему нужен доступ для обслуживания.

Чертежи

Чертёж клапана. Нажмите на изображение, чтобы увеличить.

Таблицы типоразмеров

Вылеты заслонок, площадь рабочего сечения и коэффициент местного сопротивления по типоразмерам.

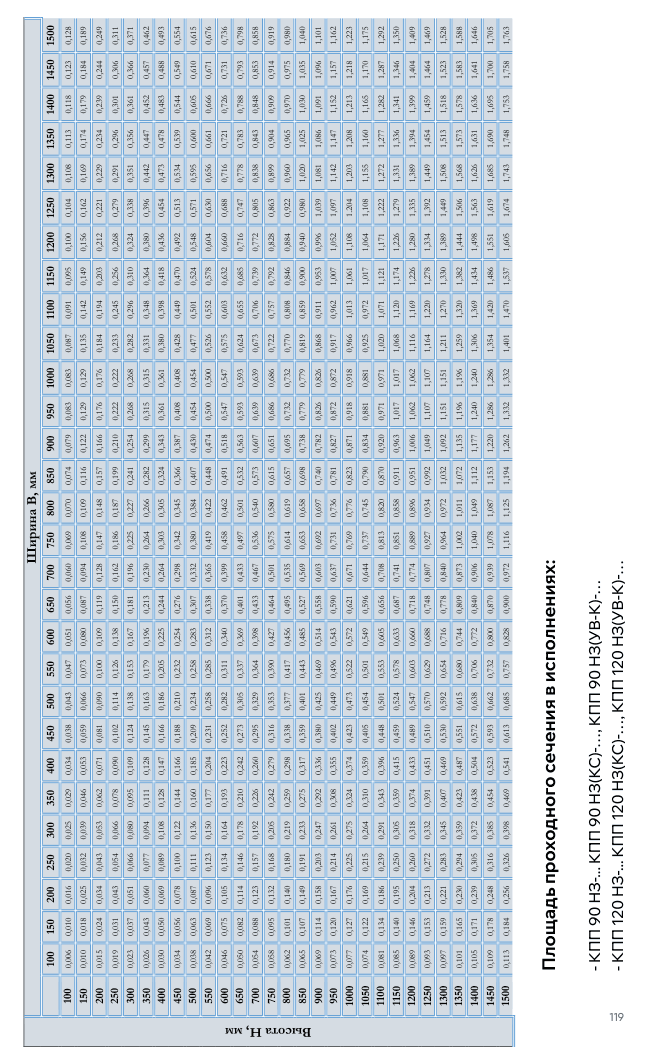

Таблица типоразмеров. Нажмите на изображение, чтобы увеличить.

Пример записи при заказеПРОК 90 НЗ К ⌀400 МН(220)
серия и предел огнестойкости · режим работы · тип исполнения · размер рабочего сечения · тип привода · опции. Укажите пространственную ориентацию и привязку к проекту — подберём типоразмер и привод.

Документы и поставка

Паспорт изделия и сертификат соответствия ТР ЕАЭС 043/2017 — на странице товара.
Изготовление под размеры проекта, включая морозостойкое и коррозионностойкое исполнение.
Гарантия 12 месяцев, доставка по всей России.

Нужен расчёт по спецификации?

Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
