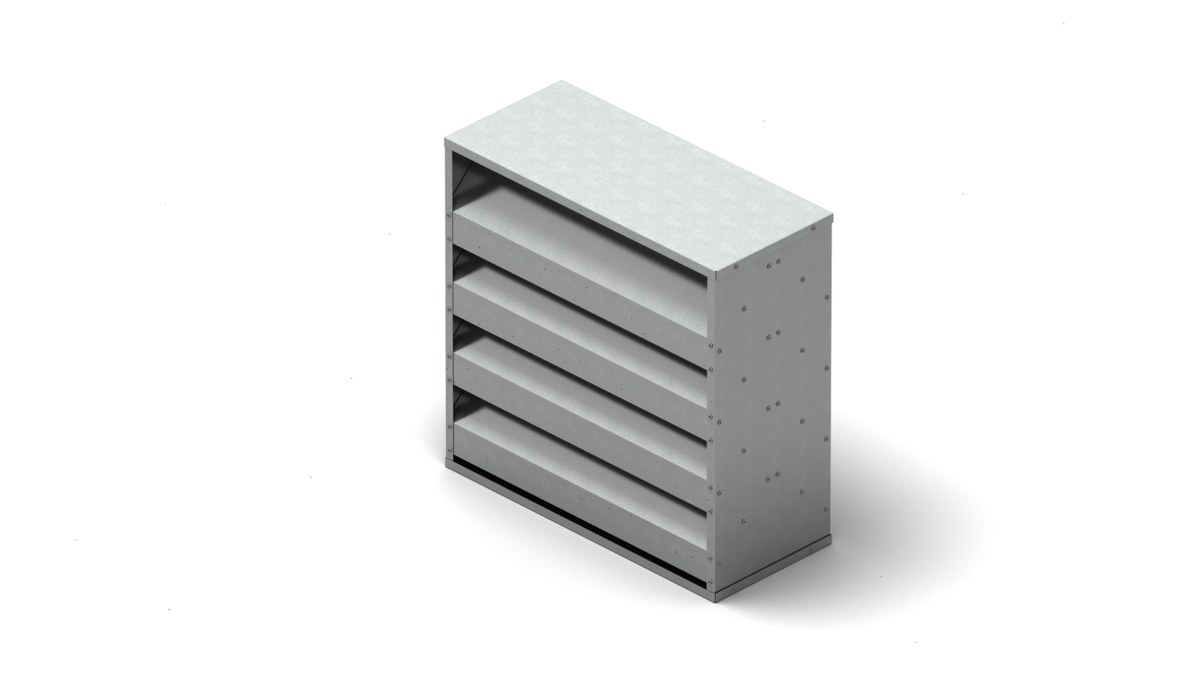

Устройства воздухоприемные РОН 630

Воздухоприёмные устройства РОН 630 применяются в качестве шумопоглощающих декоративных решёток. Допускается как внутренняя, так и наружная установка — конструкция защищает внутреннюю полость от попадания атмосферных осадков.

Технические характеристики

Конструкция

РОН 630 изготавливаются прямоугольного сечения из оцинкованной стали или «чёрной стали» с покрытием для общепромышленного исполнения и из нержавеющей стали для коррозионностойкого исполнения. Покрытие выполняется в белом цвете RAL 9003 или в сером — под фасадное либо интерьерное решение объекта.

Корпус выполнен коробчатого типа, внутри него расположены шумопоглощающие лопатки. Такая компоновка позволяет совместить в одном изделии две функции: закрытие открытого сечения вентиляционного тракта с декоративным оформлением и снижение шума, выходящего из канала наружу или в помещение.

Принцип работы

Воздух проходит между лопатками, а звуковая волна при этом контактирует со звукопоглощающим заполнением и теряет часть энергии — уровень шума на выходе из канала снижается без установки отдельного глушителя. Одновременно профиль лопаток отводит осадки наружу и закрывает внутреннюю полость канала от посторонних предметов и обзора.

Исполнения и обозначения

Как подобрать

• Расход воздуха и допустимая скорость в живом сечении решётки
• Требуемое снижение уровня шума на выходе из вентиляционного канала
• Место установки: внутри помещения или на наружной ограждающей конструкции
• Исполнение по среде: общепромышленное или коррозионностойкое
• Цвет покрытия по фасадному или интерьерному решению

Монтаж и обслуживание

• Накладной монтаж на защищаемое сечение воздуховода, клапана или шахты
• При наружной установке стык с проёмом герметизируют, отвод воды направляют наружу
• Решётку крепят без деформации корпуса, чтобы не нарушить положение лопаток
• Живое сечение периодически очищают от пыли и листвы, не повреждая звукопоглощающее заполнение
• Мойка напорной струёй не применяется — она разрушает защитный слой звукопоглотителя

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
